IH化工離心泵

發布：誠俊泵閥 | 發布時間：2017-9-6 15:46:11
一.概述
    IH型單級單吸懸臂式化工離心泵是取代F型耐腐蝕離心泵的節能、換代產品，該產品廣泛用于化工、石油、冶金、造紙、食品、制藥、合成纖維等工業部門，用來輸送有腐蝕性粘度類似于水的液體。泵的進口壓力不得超過0.3MPa。
　IH型化工泵輸送介質的溫度一般為-20℃～105℃，必要時采用適當?shù)睦鋮s措施，可輸送更高溫度的液體。
1.1 型號意義
IH50-32-160A-304
IH-國際標準化工泵
50-泵吸入口直徑為50mm
32-泵排出口直徑為32mm
160-葉輪的名義直徑為160mm
A-葉輪外徑切割代號
304-泵接觸液體零件的材料為ZG0Cr18Ni9Ti
1.2 性能范圍（設計點）；流量為1.6-400m3/h時，揚程為5-125m，設計壓力1.6MPa
二.泵的結構說明
    2.1 IH型化工泵主要零件有泵體、葉輪、葉輪螺母、泵蓋、密封部件、懸架部件等。
泵的結構特點是：泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架口的聯接，把泵蓋夾緊在中間。泵體是軸向吸入、徑向排出、底腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，并用懸架支撐在底座上。檢修時可以不拆卸進出口聯接管路、泵體進行檢修。
軸封有填料和機械密封等多種形式，可根據輸送介質的性質和生產工藝的要求進行選定。
   2.2 泵通過聯軸器與電機聯結，從驅動端看，泵為順時針方向旋轉。
   2.3 材料：根據液體的腐蝕情況，可選用相適應的泵過流部分的材質。主要材質有SUS304、SUS316L等。

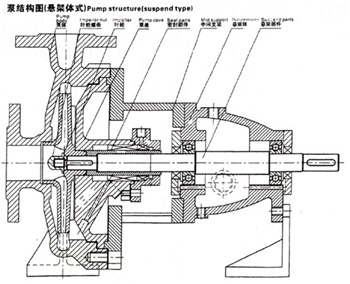

三.泵結構圖

四.IH型化工離心泵工作性能表


型號

泵額定轉速

n=2900r/min

泵額定轉速

n=1450r/min

流量
  (m3/h)

揚程
  (m)

電機功率
  (KW)

流量
  (m3/h)

揚程
  （m）

電機功率
  （KW）

IH25-25-125

3.2

20

1.1

1.6

5

0.55

IH25-25-160

32

2.2

8

0.55

IH25-25-200

50

5.5

12.5

0.75

IH25-25-250

80

7.5

20

1.5

IH40-32-125

6.3

20

1.5

3.2

5

0.55

IH40-32-160

32

3

8

0.55

IH40-32-200

50

5.5

12.5

1.1

IH40-32-250

80

11

20

2.2

IH50-32-125

12.5

20

3

6.3

5

0.55

IH50-32-160

32

4

8

0.55

IH50-32-200

50

7.5

12.5

1.5

IH50-32-250

80

15

20

2.2

IH65-50-125

25

20

3

12.5

5

0.55

IH65-50-160

32

5.5

8

0.75

IH65-40-200

50

11

12.5

1.5

IH65-40-250

80

18.5

20

3

IH65-40-315

125

30

32

5.5

IH80-65-125

50

20

5.5

25

5

0.75

IH80-65-160

32

11

8

1.5

IH80-50-200

50

15

12.5

2.2

IH80-50-250

80

30

20

4

IH80-50-315

125

45

32

7.5

IH100-80-125

100

20

11

50

5

1.5

IH100-80-160

32

15

8

2.2

IH100-65-200

50

22

12.5

4

IH100-65-250

80

55

20

5.5

IH100-65-315

125

75

32

11

IH125-100-200

200

50

45

100

12.5

7.5

IH125-100-250

80

75

20

11

IH125-100-315

125

132

32

18.5

IH125-100-400




50

30

IH150-125-250




200

20

18.5

IH150-125-315



32

30

IH150-125-400



50

45

IH200-150-250




400

20

37

IH200-150-315



32

55

IH200-150-400



50

90
